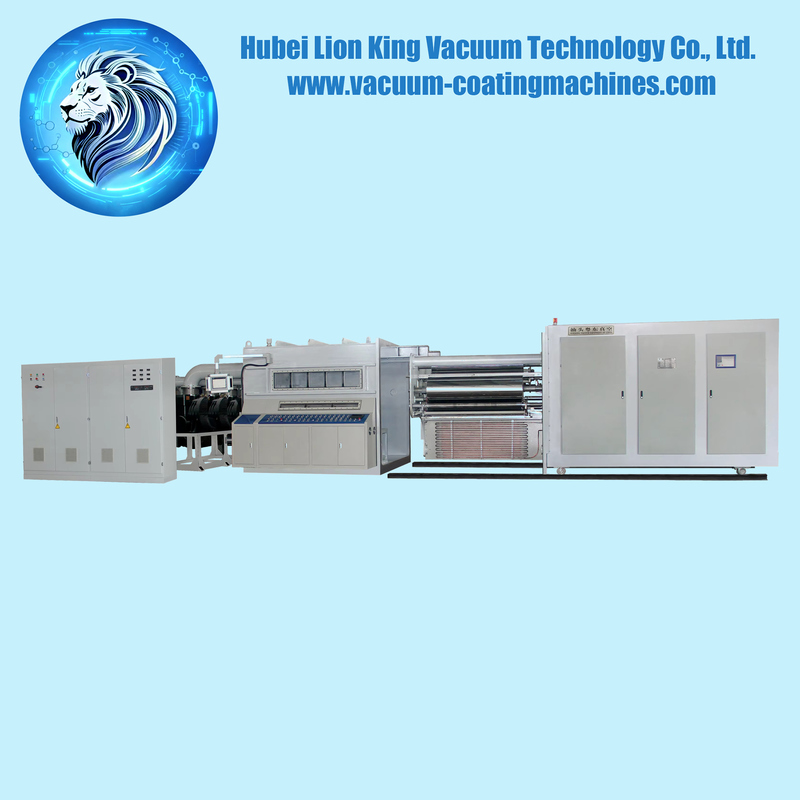

Roll To Roll Copper Foil Coating Plastic Film Metallizing Vacuum Coating Machine Manufacturer
| محل منبع | گوانگدونگ |
| نام تجاری | Lion King |
| گواهی | CE |
Plastic Film Coating Metallizing Coating Machine
,Roll To Roll Metallizing Coating Machine
,Copper Foil Coating Metallizing Coating Machine
پنل لمسی و پوشش نوری:
برای شیشه و بستر انعطاف پذیر مورد استفاده برای نمایش، پنل لمسی، پوشش نوری و قطعات کلیدی و فرآیند OGS استفاده می شود.
نیازهای تلفن همراه، تبلت، لپ تاپ و تلویزیون بزرگ را برآورده کنید.
ضد انعکاس: 2AR، 4AR، 6AR
مطابقت شاخص+ITO ((IMITO))
فیلم SiO2+ITO
فیلم Mo/Al/Mo
فیلم ITO
سلول خورشیدی
3GW a-si PVD تحویل داده شده
مو، کوگا، این، آزو، زنو
a-Si/u-Si: Al, ZO,Ag, NiCr
هيت: ITO، Ag، Cu
مشخصات عمومی
مواد اتاق:فولاد ضد زنگ (SUS304)
پمپ اصلی:پمپ خشک یا پمپ چرخشی، پمپ مولکولی توربو (TMP) ، پمپ کریوجنیک، پمپ پخش و غیره
فشار نهایی:کمتر از 1.07*10-4 Pa/24h@خالی، تمیز کردن
نرخ نشت:کمتر از 1.33*10-7 Pa، L/sec با آشکارساز نشت He
سرعت پیچاندن:0.01 ~ 6.00m/min
هدف:فلز: آل، کر، نی، مو، او و غیره
اکسید:ITO، SiO2، TiO2، و غیره
زیربنایی:فیلم (PET، PI، PC) ، نوار فلزی، شیشه انعطاف پذیر، پلاستیک، پارچه و غیره
چسبندگی:100٪ (بررسی نوار)
یکسانی ضخامت کمتر از +-۵٪ در ناحیه موثر
سیستم کنترل:کنترل HMI (PLC + PC base) ، عملکرد انتخاب (دستی / اتوماتیک / نیمه اتوماتیک) ، بازخورد داده ها و عملکرد نمایش در زمان واقعی
- زیرپوش ها: دستگیره مواد انعطاف پذیر، رول شکل از جمله:
پلیمرها: PET، PP، PVC، PEN (ضخامت: 8 ‰ 100 μm)
فلزات: ورق آلومینیوم، ورق مس (ضخامت: 5 ‰ 50 μm)
مواد ترکیبی: نوارهای پلیمر (CFRP) تقویت شده با فیبر کربن، پارچه های فیبر شیشه ای
نقره:
مواد: فیلم آلومینیوم (Al) (ضخامت: 50 ′′100 nm) یا فیلم نقره (Ag) (20 ′′50 nm).
ویژگی ها: بازتاب بالا (> 85٪ برای نور مرئی) ، درخشش فلزی روشن. Al مقرون به صرفه است. Ag بازتاب بالاتر را ارائه می دهد (برای کاربردهای پیشرفته مانند بازتاب دهنده های LED استفاده می شود).
کاربرد: بسته بندی مواد غذایی (فیلم های فلزی PET) ، برچسب های تزئینی، تزئینات داخلی خودرو.
طلا/برونز:
مواد: نیترید تیتانیوم (TiN، 50×80 nm) یا فیلم های آلیاژ (Al-Cu، Al-Zn).
ویژگی ها: فیلم های TiN دارای رنگ طلایی هستند (به دلیل انتقال بین باند در مواد) ؛ آلیاژ های Al-Cu رنگ برنجی را تولید می کنند (محتوای Cu: 5 ٪ 15٪).
کاربردهای: سخت افزار تزئینی (دستگیره در، کیس ساعت) ، کانکتورهای الکترونیکی (فایل های Cu طلا شده برای مقاومت در برابر خوردگی).
رنگ قرمز مس:
مواد: فیلمی از مس خالص (Cu) (30 ′′60 nm).
ویژگی ها: رنگ فلزی قرمز طبیعی، رسانایی الکتریکی بالا. حساس به اکسیداسیون (به یک پوشش محافظ مانند SiO2 نیاز دارد).
کاربرد: صفحه های مداری انعطاف پذیر (PET پوشانده با Cu) ، صنایع دستی تزئینی.
شفاف (بی رنگ):
مواد: SiO2 (50~200 nm) ، Al2O3 (30~100 nm) ، ITO (100~200 nm)
ویژگی ها: انتقال نور بالا (> 85٪ برای نور قابل مشاهده) ؛ SiO2 / Al2O3 به عنوان موانع رطوبت عمل می کند؛ ITO شفافیت را با رسانایی ترکیب می کند.
کاربردها: شیشه صفحه لمسی (پوشش های ITO) ، بسته بندی مواد غذایی (فیلم های مانع شفاف) ، پوشش سلول های خورشیدی (SiO2 ضد انعکاس).
رنگ (آبی/سبز):
مواد: فیلم های اکسید فلزی با ضخامت کنترل شده (به عنوان مثال، TiO2-SiO2 چند لایه ای، 100 × 300 نانومتر).
ویژگی ها: رنگ ناشی از تداخل نور است. فیلم های نازک (100-150 نانومتر) آبی ظاهر می شوند. فیلم های ضخیم تر (200-300 نانومتر) سبز ظاهر می شوند.
کاربرد: فیلترهای نوری (لنس دوربین) ، شیشه معماری (فیلم های رنگ آمیزی بازتاب دهنده گرما).
رنگین کمان:
مواد: فیلم های چند لایه ای (به عنوان مثال، SiO2-TiO2-SiO2، هر لایه ضخامت 50-100 نانومتر).
ویژگی ها: تداخل نور در لایه های مختلف باعث تغییر رنگین کمان می شود (رنگ وابسته به زاویه).
کاربرد: بسته بندی لوازم آرایشی، برچسب های امنیتی (ضد جعل) ، پارچه های تزئینی.
فلزی مات:
مواد: فیلم های فلزی (Al/Ag) با یک سطح میکرو خشن (به دست آمده از طریق بافت بندی بستر یا حکاکی پس از رسوب).
ویژگی ها: تکمیل فلزی تیره (سطح درخشش: 10 ¥ 30 GU) با بازتاب کاهش یافته، جلوگیری از درخشش.
کاربرد: پانل ابزار خودرو، پوشش پشت گوشی های هوشمند (مات نقره)
محصولات: فیلم های فلزی PET/PP (برای بسته بندی مواد غذایی) ، فیلم های مانع، فیلم های بسته بندی تزئینی.
الزامات اصلی: میزان انتقال اکسیژن (OTR) <1 cc/ ((m2·day) ، میزان انتقال بخار رطوبت (MVTR) <0.1 g/ ((m2·day) (برای افزایش عمر).
مثال: کیسه های غذایی انعطاف پذیر (به عنوان مثال، قهوه، میان وعده ها) از فیلم های PET فلزی شده (50 نانومتر لایه Al) برای مسدود کردن اکسیژن و نور استفاده می کنند که طول عمر محصول را از 3 ماه تا 12 ماه افزایش می دهد.ماشین های R2R این فیلم ها را با سرعت 15 ≈ 20 m/min تولید می کنند..
محصولات: صفحه های مدار انعطاف پذیر (PET/PEN پوشانده شده با Cu) ، فیلم های رسانا شفاف (ITO/PEDOT:PSS) ، آنتن های RFID (فیلم های پوشانده با Al/Ag).
الزامات اصلی: رسانایی بالا (فیلم های Cu: <5 Ω / مربع) ، انعطاف پذیری فیلم (10,000+ چرخه خم شدن بدون ترک) ، نرخ نقص پایین.
مثال: نمایشگرهای قابل تاشو گوشی های هوشمند از فیلم های PET پوشش داده شده با نانو وایر Ag استفاده می کنند (از طریق اسپتر کردن مغناطیس R2R جمع آوری می شوند) این فیلم ها 90٪ رسانایی را پس از 100،000 چرخه تاشو حفظ می کنند (قطر: 1 میلی متر).
محصولات: فیلم سلول های خورشیدی (پرده های غیرفعال سازی SiNx، فیلم های ضد انعکاس SiO2) ، لایه های گازی پراکندگی سلول های سوخت (GDL با پوشش Pt) ،جمع آوری کننده های جریان باتری لیتیوم یون (فایل های آلومینیوم/کوو با پوشش ضد خوردگی).
الزامات اصلی: انتقال نور بالا (فیلم های SiO2: > 95٪ برای 400 ~ 800 نانومتر) ، مقاومت در برابر خوردگی (فایل های باتری: < 0.1 mm / سال در الکترولیت).
مثال: پانل های خورشیدی دارای فیلم نازک از R2R PECVD برای سپرده گذاری لایه های SiNx (100-150 nm) بر روی زیربناهای شیشه ای انعطاف پذیر استفاده می کنند که بهره وری سلول را با 2-3٪ از طریق ترکیب مجدد سطح کاهش می دهد.
محصولات: فیلم های ضد انعکاس (AR) (برای عینک، صفحه نمایش) ، فیلم های قطبی (برای صفحه نمایش LCD) ، بازتاب دهنده های LED (فیلم های پوشش Ag).
الزامات اصلی: فیلم های AR: <1% بازتاب (نور قابل مشاهده) ؛ فیلم های قطبی: >99% کارایی قطبی.
مثال: صفحه نمایش های لپ تاپ از فیلم های چند لایه ای AR (SiO2-TiO2 ، که از طریق تبخیر حرارتی R2R ذخیره می شود) استفاده می کنند. کاهش درخشش از 8٪ به < 1٪ ، بهبود راحتی کاربر.
محصولات: پارچه های ضد UV (پوشیده با TiO2) ، پارچه های رسانا (پوشیده با Ag) ، پارچه های خود تمیز کننده (پوشیده با TiO2)
الزامات اصلی: دوام شستشوی (50+ شستشوی بدون پوست کردن فیلم) ، انعطاف پذیری (مطابقت با کشش پارچه).
عملیات بدون توقف: برخلاف پوشش دهنده های خلاء نوع دسته (که نیاز به بارگذاری / تخلیه بین دسته ها دارند) ، سیستم های R2R تولید مداوم 24/7 را امکان پذیر می کنند.000 متر فیلم PET فلزی شده (برای بسته بندی مواد غذایی استفاده می شود) در هر شیفت 8 ساعته.
عرض وب قابل مقیاس: مدل های صنعتی از پهنای شبکه از 0.5 متر (در مقیاس آزمایشگاهی) تا 2.5 متر (برنامه های فرمت بزرگ مانند پنل های خورشیدی) پشتیبانی می کنند و هم به نیازهای تحقیق و توسعه و هم به تولید انبوه انطباق دارند.
دقت ابعاد: رسوب خلاء تداخل مولکول های هوا را به حداقل می رساند و به یکسانی ضخامت فیلم ± 1 ٪ 3 (در مقابل ± 5 ٪ 10 برای پوشش جوی) می رسد. برای فیلم های رسانا شفاف (به عنوان مثال، ITO) ،تغییر مقاومت ورق <5٪ در سراسر تار.
نرخ نقص پایین: قبل از درمان در خلاء و کنترل تنش حلقه بسته نقص های فیلم (پین هول ها، خراش ها، حباب ها) را به <0.1 نقص در هر m2 کاهش می دهد که برای برنامه های الکترونیکی و نوری حیاتی است.
زیرپوش ها: دستگیره مواد انعطاف پذیر، رول شکل از جمله:
پلیمرها: PET، PP، PVC، PEN (ضخامت: 8 ‰ 100 μm)
فلزات: ورق آلومینیوم، ورق مس (ضخامت: 5 ‰ 50 μm)
مواد ترکیبی: نوارهای پلیمر (CFRP) تقویت شده با فیبر کربن، پارچه های فیبر شیشه ای
مواد پوشش: از فلزات (Al، Ag، Cu، Au) ، اکسید فلز (SiO2، TiO2، ITO) ، نیتریدها (SiNx، TiN) ،و فیلم های ارگانیک (حاجز های پلیمر از طریق PECVD) که نیازهای عملکردی از هدایت تا مقاومت در برابر خوردگی را پوشش می دهد.
بهینه سازی سیستم خلاء: پمپ های توربو مولکولی (استفاده انرژی: 0.5 و 2 کیلو وات) جایگزین پمپ های پخش سنتی (5 و 10 کیلو وات) می شوند و مصرف انرژی را 60 و 70 درصد کاهش می دهند. بازیابی گرما از سیستم های خنک کننده هزینه های انرژی را کاهش می دهد.
استفاده از مواد: اسپتر کردن مغناطیس به بهره برداری از مواد هدف 70٪ تا 90٪ (در مقابل 40٪ تا 60٪ برای تبخیر حرارتی) ، کاهش ضایعات مواد خام. برای مواد گران قیمت (به عنوان مثال نقره) ،این به 30%+ صرفه جویی در هزینه ها تبدیل می شود.
